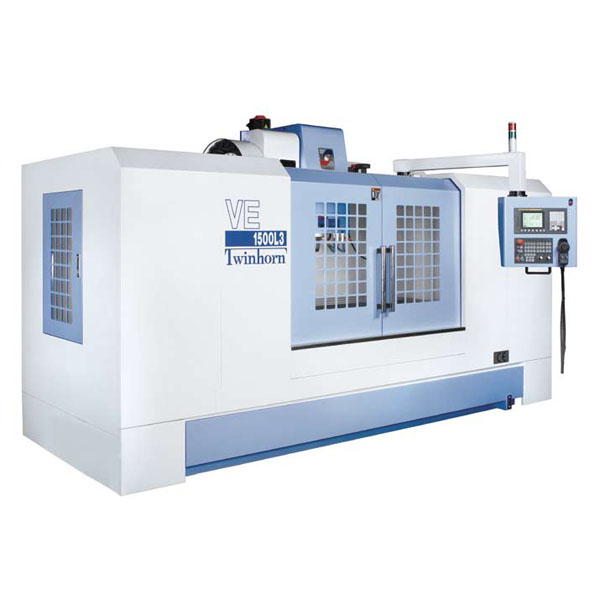

VE-1500L3

VE-1500L3

Описание модели

• Все основные компоненты изготовлены из чугуна Meehanite, обладающего хорошими характеристиками по стабильности и устойчивости к естественному износу. Жесткость и распределение нагрузки способствуют повышению точности обработки.
• Все направляющие станка предварительно отшлифованы, отшабрены и покрыты Turcite-B для защиты от повреждений стружкой и СОЖ.
• Ходовые винты по трем осям управляются непосредственно серводвигателями для обеспечения лучшей жесткости при осуществлении любой операции механической обработки.
• Ось Y снабжена линейными направляющими D=35 мм для осуществления гладкого перемещения стола.
• Ось Z оснащена линейными направляющими D=45 мм, что обеспечивает больший ход.
• Все три оси оснащены ШВП класса точности С3 диаметра 40 мм.

Технические характеристики

Ед.
изм
VE-1500L3
Перемещение по оси Х
мм
500
Перемещение по оси Y
мм
510
Перемещение по оси Z
мм
510
Расстояние от торца шпинделя до оси B
мм
120-630
Расстояние от центра шпинделя до плоскости оси Z
мм
627
Расстояние от плоскости оси Z до центра стола
мм
353-863
Тип шпинделя

BT-40 / CAT-40
Макс. скорость резания
мм/мин
10 000
Быстрая подача, оси X и Y
мм/мин
24 000
Быстрая подача, ось Z
мм/мин
10 000
Диаметр отверстия в шпинделе
мм
65
Частота вращения шпинделя
об/мин
60-8000
Конус шпинделя

BT-40
Двигатель привода шпинделя
кВт
11/7.5
Размер стола
мм
1570x500
Макс. нагрузка
кг
600
Т-образные пазы (число/длина/ширина)
мм
3/150/18
Макс. вес инструмента
кг
7
Макс. диаметр инструмета
мм
80
Макс. длина инструмента
мм
300
Вес станка
кг
6000
Ширина*Длина*Высота
мм
4200*2600*2600
Точность позиционирования

0.005 мм/ 300 мм
Повторяемая точность
Мм
±0,003
Расход воздуха
кг/см2
6
