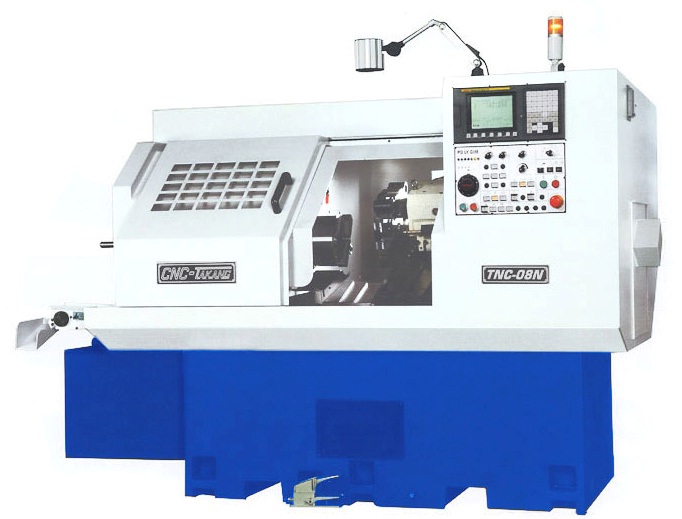

TNC-08N

TNC-08N

Описание модели

Основные особенности станка:
- Бюджетное исполнение станка с минимальным набором инструмента позволяет обрабатывать простые детали с высокой производительностью. Для более сложных решений станок как конструктор может быть оснащен револьверной головкой, уловителем деталей, 3-кулачковым патроном, податчиком прутка, осью С, приводным инструментом для выполнения операций сверления и фрезерования
- Очень компактная конструкция, высокое качество по приемлемой цене дает возможность организовать производство небольших деталей различной сложности в виде специальных втулок, гаек, болтов, пальцев практически в любом помещении.
- Линейная инструментальная система благодаря своей простоте по сравнению с револьверной головкой обладает большей надежностью, что важно для изготовления несложных и точных деталей крупными партиями. В том случае, если количество инструментальных блоков позволяет полностью обработать деталь, то линейная инструментальная система – первый выбор. Для остальных случаев лучше использовать револьверную головку.


Параметры
Ед.изм
TNC-08N

Диаметр над станиной

мм
Ø400
Диаметр над суппортом
мм
Ø200

Расстояние между центрами

мм
400

Макс. диаметр точения

мм
Ø200

Макс. длина точения

мм
480
Ширина станины
мм
320

Угол наклона станины

град.


Гидравлический патрон

мм
Ø204
Фланец шпинделя

A2-6

Диаметр отверстия в шпинделе

мм
Ø60

Частота вращения шпинделя

об./мин
100-4000
Главный привод
кВт
7,5
Диаметр прутка
мм
Ø52
Диаметр шпинделя
мм
Ø100
Ход по оси X
мм
320
Ход по оси Z
мм
560
Тип револьверной головки

гидравлическая
Количество позиций

8
Сечение инструмента
мм
Ø32, 25
Холостой ход  оси X
м/мин
12
Холостой ход  оси Z
м/мин
12
Ход задней бабки
мм
360
Конус задней бабки

КМ4
Диаметр пиноли
мм
Ø53
Ход пиноли
мм
100
Сервопривод (X)
кВт
0,75
Сервопривод (Z)
кВт
1,5

Насос гидравлической системы

кВт
0,75
Насос системы СОЖ
кВт
0,75
Габариты
мм
3200х1860х1850
Вес брутто
кг
3000
