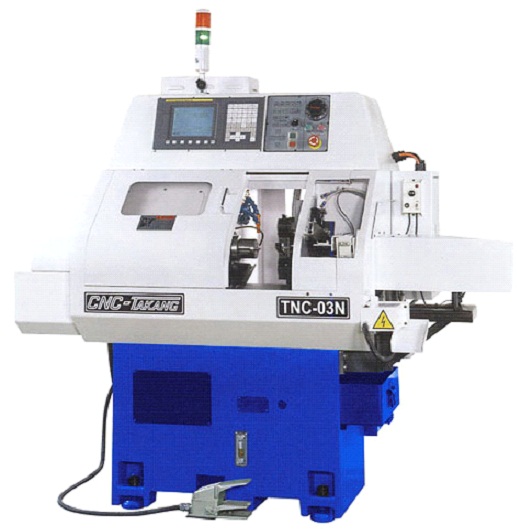

TNC-03N

TNC-03N

Описание модели

Бюджетное исполнение станка с минимальным набором инструмента позволяет обрабатывать простые детали с высокой производительностью. Для более сложных решений станок, как конструктор, может быть оснащен электромеханической револьверной головкой, устройством автоматической загрузки/выгрузки штучных деталей, уловителем деталей, 3-кулачковым патроном, податчиком прутка
Очень компактная конструкция, маленький вес, высокое качество по приемлемой цене дает возможность организовать крупносерийное и массовое производство небольших простых деталей в виде специальных втулок, гаек, болтов, пальцев практически в любом помещении.
Линейная инструментальная система с возможностью установки до 6 инструментов, благодаря своей простоте по сравнению с револьверной головкой повышает надежность и стабильность работы.


Параметры
Ед.изм

TNC-03N

TNC-03N-20

Диаметр над станиной

мм
-
-
Диаметр над суппортом
мм
Ø120
Ø120

Расстояние между центрами

мм
-
-

Макс. диаметр точения

мм
Ø60
Ø21

Макс. длина точения

мм
120
100
Ширина станины
мм
-
-

Угол наклона станины

град.
-
-

Гидравлический патрон

мм
-
-
Фланец шпинделя

Ø85


Диаметр отверстия в шпинделе

мм
Ø34
Ø23

Частота вращения шпинделя

об./мин

100-5000

100-8000
Главный привод
кВт
2,2
2,2
Диаметр прутка
мм
Ø26
Ø21
Диаметр шпинделя
мм
-
-
Ход по оси X
мм
-
-
Ход по оси Z
мм
-
-
Тип револьверной головки

-
-
Количество позиций

-
-
Сечение инструмента
мм

Ø20, 16

Ø16, 16
Холостой ход  оси X
м/мин
15
18
Холостой ход  оси Z
м/мин
15
18
Ход задней бабки
мм
-
-
Конус задней бабки

-
-
Диаметр пиноли
мм
-
-
Ход пиноли
мм
-
-
Сервопривод (X)
кВт
-
-
Сервопривод (Z)
кВт
-
-

Насос гидравлической системы

кВт
-
-
Насос системы СОЖ
кВт
0,25
0,25
Габариты
мм
1500х1200
х1000
1500х1100
х1000
Вес брутто
кг
1058
1008
