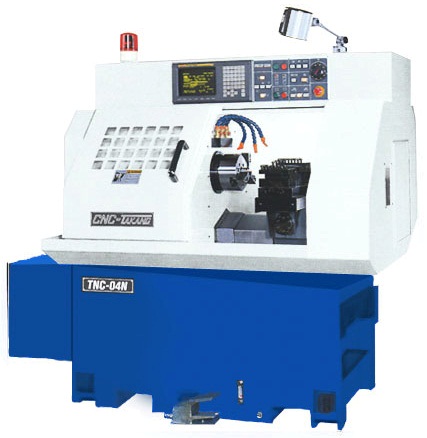

TNC-04N |
|
|
|
Описание модели Основные особенности станка:
- Бюджетное исполнение станка с минимальным набором инструмента позволяет обрабатывать простые детали с высокой производительностью. Для более сложных решений станок как конструктор может быть оснащен револьверной головкой, уловителем деталей, 3-кулачковым патроном, податчиком прутка, осью С, приводным инструментом для выполнения операций сверления и фрезерования
- Очень компактная конструкция, высокое качество по приемлемой цене дает возможность организовать производство небольших деталей различной сложности в виде специальных втулок, гаек, болтов, пальцев практически в любом помещении.
- Линейная инструментальная система благодаря своей простоте по сравнению с револьверной головкой обладает большей надежностью, что важно для изготовления несложных и точных деталей крупными партиями. В том случае, если количество инструментальных блоков позволяет полностью обработать деталь, то линейная инструментальная система – первый выбор. Для остальных случаев лучше использовать револьверную головку.
Параметры
|
Ед.изм
|
TNC-04N
|
Диаметр над
станиной
|
мм
|
Ø400
|
Диаметр над суппортом
|
мм
|
Ø120
|
Расстояние между
центрами
|
мм
|
-
|
Макс. диаметр
точения
|
мм
|
Ø60
|
Макс. длина
точения
|
мм
|
120
|
Ширина станины
|
мм
|
220
|
Угол наклона
станины
|
град.
|
-
|
Гидравлический
патрон
|
мм
|
- ( опц. Ø102)
|
Фланец шпинделя
|
|
Ø85
|
Диаметр отверстия
в шпинделе
|
мм
|
Ø34
|
Частота вращения
шпинделя
|
об./мин
|
100-5000
|
Главный привод
|
кВт
|
2,2
|
Диаметр прутка
|
мм
|
Ø26
|
Диаметр шпинделя
|
мм
|
Ø65
|
Ход по оси X
|
мм
|
160
|
Ход по оси Z
|
мм
|
180
|
Тип револьверной головки
|
|
гидравлическая
|
Количество позиций
|
|
8
|
Сечение инструмента
|
мм
|
Ø20,
□16
|
Холостой ход оси X
|
м/мин
|
18
|
Холостой ход оси Z
|
м/мин
|
18
|
Ход задней бабки
|
мм
|
-
|
Конус задней бабки
|
|
-
|
Диаметр пиноли
|
мм
|
-
|
Ход пиноли
|
мм
|
-
|
Сервопривод (X)
|
кВт
|
0,75
|
Сервопривод (Z)
|
кВт
|
0,75
|
Насос
гидравлической системы
|
кВт
|
0,75
|
Насос системы СОЖ
|
кВт
|
0,75
|
Габариты
|
мм
|
1200х1000х1500
|
Вес брутто
|
кг
|
1650
|
|
