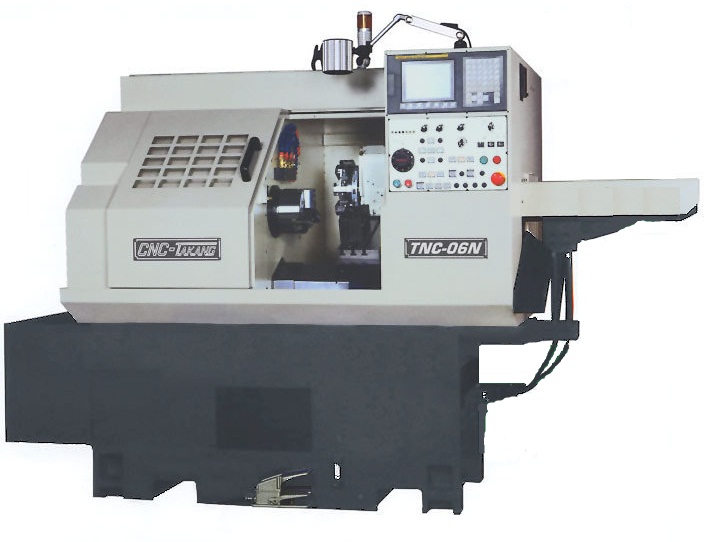

TNC-06N

TNC-06N

Описание модели

Основные особенности станка:
- Бюджетное исполнение станка с минимальным набором инструмента позволяет обрабатывать простые детали с высокой производительностью. Для более сложных решений станок как конструктор может быть оснащен револьверной головкой, уловителем деталей, 3-кулачковым патроном, податчиком прутка, осью С, приводным инструментом для выполнения операций сверления и фрезерования
- Очень компактная конструкция, высокое качество по приемлемой цене дает возможность организовать производство небольших деталей различной сложности в виде специальных втулок, гаек, болтов, пальцев практически в любом помещении.
- Линейная инструментальная система благодаря своей простоте по сравнению с револьверной головкой обладает большей надежностью, что важно для изготовления несложных и точных деталей крупными партиями. В том случае, если количество инструментальных блоков позволяет полностью обработать деталь, то линейная инструментальная система – первый выбор. Для остальных случаев лучше использовать револьверную головку.


Параметры
Ед.изм
TNC-06N

Диаметр над станиной

мм
Ø400
Диаметр над суппортом
мм
Ø160

Расстояние между центрами

мм
-

Макс. диаметр точения

мм
Ø130

Макс. длина точения

мм
160
Ширина станины
мм
220

Угол наклона станины

град.
25

Гидравлический патрон

мм
Ø153
Фланец шпинделя

A2-5

Диаметр отверстия в шпинделе

мм
Ø55

Частота вращения шпинделя

об./мин
100-6000
Главный привод
кВт
5,5
Диаметр прутка
мм
Ø42
Диаметр шпинделя
мм
Ø85
Ход по оси X
мм
230
Ход по оси Z
мм
300
Тип револьверной головки

гидравлическая
Количество позиций

8
Сечение инструмента
мм

Ø25, 20

Холостой ход  оси X
м/мин
16
Холостой ход  оси Z
м/мин
16
Ход задней бабки
мм
-
Конус задней бабки

-
Диаметр пиноли
мм
-
Ход пиноли
мм
-
Сервопривод (X)
кВт
0,75
Сервопривод (Z)
кВт
0,75

Насос гидравлической системы

кВт
0,75
Насос системы СОЖ
кВт
0,75
Габариты
мм
2240х1260х1830
Вес брутто
кг
1780
