TNC-10/15

TNC-10/15

Описание модели

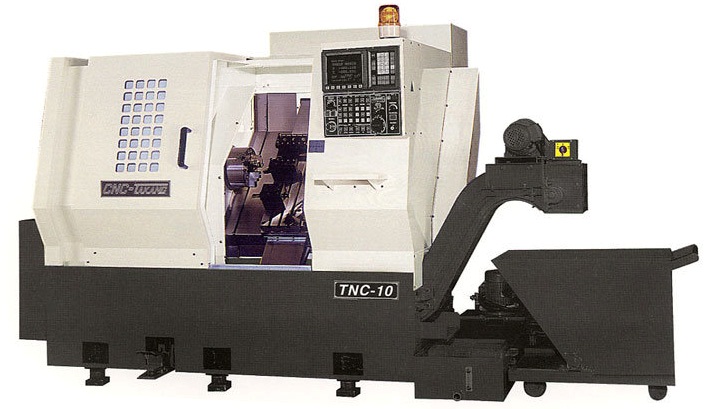

Токарные станки с ЧПУ серии TNC-10, 10A, 15 – это небольшие токарные центры, предназначенные для высокопроизводительной обработки деталей типа «тело вращения», в условиях машиностроительного производства различных отраслей промышленности – автомобильной, аэрокосмической, приборной, медицинской, энергетической, нефтегазовой и т.д.
Базовые корпусные детали станка спроектированы и изготовлены на основе проведенного анализа конструкции по методу конечных элементов с учетом обеспечения минимальных деформаций от веса обрабатываемых деталей и сил резания. Все конструктивные решения, принятые при создании станка направлены на получение высокой точности обработки во всем диапазоне возможных режимов резания.
Станина станка представляет собой цельнолитой корпус из высококачественного чугуна, обеспечивающего максимальные демпфирующие свойства конструкции. Станина имеет наклон 45° и усилена ребрами жесткости. Конструкция станины обеспечивает достаточное пространство для эффективного удаления стружки и циркуляции СОЖ и вместе с полной кабинетной защитой гарантирует безопасность работы оператора.


Технические характеристики

Ед.изм

TNC-10

TNC-10A
TNC-15

Диаметр над станиной

мм
Ø400
Ø400
Ø400

Гидравлический патрон

мм
Ø169
Ø210
Ø254
Торец шпинделя

A2-5
A2-6
A2-8
Диаметр шпинделя
мм
Ø90
Ø100
Ø130

Диаметр отверстия в шпинделе

мм
Ø56
Ø62
Ø87
Диаметр прутка
мм
Ø45
Ø52
Ø75
Конус шпинделя

КМ6
1:20
1:20

Частота вращения шпинделя

об./мин
40-4000
40-4000
32-3200
Ход по оси Z
мм
340
340
340
Ход по оси X
мм
450
450
450
Холостой ход  оси X
м/мин
15
15
15
Холостой ход  оси Z
м/мин
15
15
15
Ширина станины
мм
560
560
560

Угол наклона станины

град.
45
45
45
Главный привод
кВт
FANUC β18ip (9/11)
FANUC β18ip (9/11)

FANUC α22ip (11/15)

Сервопривод (X)
кВт
1.8
1.8

1.6

Сервопривод (Z)
кВт
1.8
1.8

3.0

Насос гидравлической системы

кВт
0.75
0.75
0.75
Насос системы СОЖ
кВт
0.375
0.375
0.375

Насос системы смазки

Вт
25
25
25

Упаковочные размеры

мм
2920x1810x2100
2920x1810x2100
3230x1810x2100
Вес брутто
кг
3500
3500

3800
