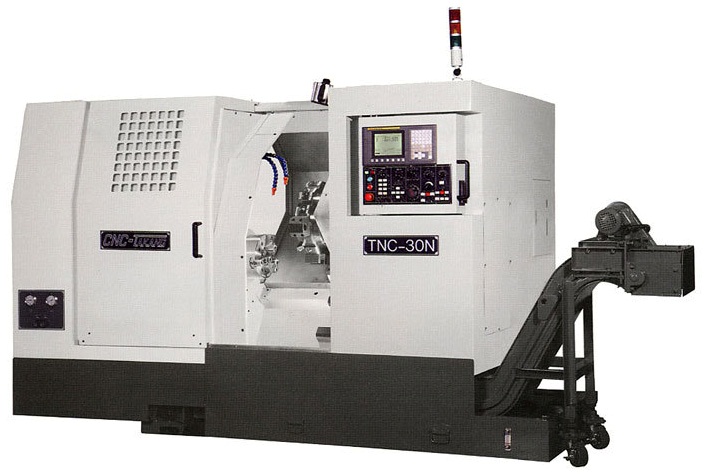

TNC-30

TNC-30

Описание модели

Токарные станки с ЧПУ серии TNC-30 – это токарные центры с широким выбором дополнительных комплектующих, предназначенные для высокопроизводительной обработки деталей типа «тело вращения» различной сложности длиной до 2 650 мм, в условиях машиностроительного производства различных отраслей промышленности – автомобильной, аэрокосмической, энергетической, нефтегазовой и т.д.
Базовые корпусные детали станка спроектированы и изготовлены на основе проведенного анализа конструкции по методу конечных элементов с учетом обеспечения минимальных деформаций от веса обрабатываемых деталей и сил резания. Все конструктивные решения, принятые при создании станка направлены на получение высокой точности обработки во всем диапазоне возможных режимов резания.
Станина станка представляет собой цельнолитой корпус из высококачественного чугуна, обеспечивающего максимальные демпфирующие свойства конструкции. Станина имеет наклон 45° и усилена ребрами жесткости. Широко-разнесенные направляющие в сочетании с низкой конструкцией суппорта гарантируют высокую жесткость станка.


Параметры
Ед.изм
TNC-30Nx1650
TNC-30Nx2150
TNC-30Nx2650
Диаметр над станиной
мм
Ø600
Ø600
Ø600
Диаметр над суппортом
мм
Ø430
Ø430
Ø430
РМЦ
мм
1730
2230
2730
Диаметр обработки
мм
Ø260
Ø260
Ø260
Гидравлический патрон
мм
Ø254
Ø254
Ø254
Диаметр прутка
мм
Ø75
Ø75
Ø75
Ширина станины
мм
480
480
480
Угол наклона станины
град.
45
45
45
Торец шпинделя

A2-8
A2-8
A2-8

Диаметр отверстия в шпинделе

мм
Ø87
Ø87
Ø87
Конус шпинделя

1 / 20
1 / 20
1 / 20
Частота вращения шпинделя
об/мин
32-3200
32-3200
32-3200
Главный привод
кВт

FANUC α18i (18,5/22) + 2-ступенчатая коробка передач

FANUC α18i (18,5/22) + 2-ступенчатая коробка передач

FANUC α18i (18,5/22) + 2-ступенчатая коробка передач

Диаметр шпинделя
мм
Ø130
Ø130
Ø130
Тип револьверной головки


Гидравлическая (опционально - серво)

Гидравлическая (опционально - серво)

Гидравлическая (опционально - серво)

Размеры и количество гнезд
мм

10 (опционально - 12), 25x25

10 (опционально - 12), 25x25

10 (опционально - 12), 25x25

Ход по оси X
мм
255
255
255
Ход по оси Z
мм
1650
2150
2650
Холостой ход
м/мин
X: 15 / Z: 15
X: 15 / Z: 12
X: 15 / Z: 7
Диаметр хвостовика
мм
Ø40
Ø40
Ø40
Ход задней бабки
мм
1560
2060
2560
Ход пиноли
мм
100
100
100
Диаметр пиноли задней бабки
мм
Ø110
Ø110
Ø110
Конус Морзе

MT4
MT4
MT4
Сервопривод (X)
кВт
3.0
3.0
3.0
Сервопривод (Z)
кВт
4.0
4.0
4.0
Насос для СОЖ
кВт
0.37
0.37
0.37

Привод гидравлической системы

кВт
1.5
1.5
1.5
Источник питания
кВА
40
40
40
Упаковочные размеры
мм
5100x2090
x2250
5800x2090
x2250
6500x2090
x2250
Вес брутто
кг
8200
9400
10600
