TNC-40 |
|
|
|

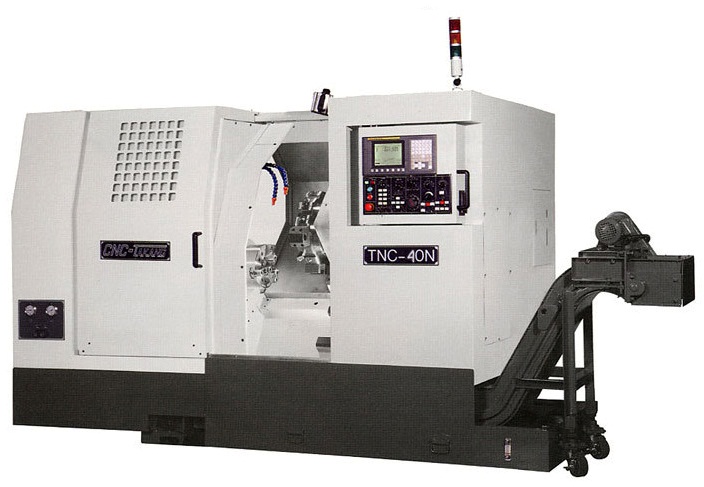

Описание модели Токарные станки с ЧПУ серии TNC-40 – это токарные центры с широким выбором дополнительных комплектующих, предназначенные для высокопроизводительной обработки деталей типа «тело вращения» различной сложности длиной от 670 до 2 650 мм, в условиях машиностроительного производства различных отраслей промышленности – автомобильной, аэрокосмической, энергетической, нефтегазовой и т.д.
Базовые корпусные детали станка спроектированы и изготовлены на основе проведенного анализа конструкции по методу конечных элементов с учетом обеспечения минимальных деформаций от веса обрабатываемых деталей и сил резания. Все конструктивные решения, принятые при создании станка направлены на получение высокой точности обработки во всем диапазоне возможных режимов резания.
Станина станка представляет собой цельнолитой корпус из высококачественного чугуна, обеспечивающего максимальные демпфирующие свойства конструкции. Станина имеет наклон 45° и усилена ребрами жесткости. Широко-разнесенные направляющие в сочетании с низкой конструкцией суппорта гарантируют высокую жесткость станка.
Параметры
|
Ед.изм
|
TNC-40N/40NL
|
TNC-40Nx1650
|
TNC-40Nx2150
|
TNC-40Nx2650
|
Диаметр над станиной
|
мм
|
Ø640
|
Ø600
|
Ø600
|
Ø600
|
Диаметр над суппортом
|
мм
|
Ø430
|
Ø430
|
Ø430
|
Ø430
|
РМЦ
|
мм
|
670 / 1150
|
1715
|
2215
|
2715
|
Диаметр обработки
|
мм
|
Ø310
|
|
|
|
Гидравлический патрон
|
мм
|
Ø305
|
Ø305
|
Ø305
|
Ø305
|
Диаметр прутка
|
мм
|
Ø90
|
Ø90
|
Ø90
|
Ø90
|
Ширина станины
|
мм
|
480
|
480
|
480
|
480
|
Угол наклона станины
|
град.
|
45
|
45
|
45
|
45
|
Торец шпинделя
|
|
A2-8
|
A2-8
|
A2-8
|
A2-8
|
Диаметр отверстия в шпинделе
|
мм
|
Ø102
|
Ø102
|
Ø102
|
Ø102
|
Конус шпинделя
|
|
1 / 20
|
1 / 20
|
1 / 20
|
1 / 20
|
Частота вращения шпинделя
|
об./мин
|
10-2500
|
10-2500
|
10-2500
|
10-2500
|
Главный привод
|
кВт
|
FANUC α18i (18,5/22)
|
FANUC α18i (18,5/22)
|
FANUC α18i (18,5/22)
|
FANUC α18i (18,5/22)
|
Диаметр шпинделя
|
мм
|
Ø160
|
Ø160
|
Ø160
|
Ø160
|
Тип револьверной головки
|
|
Гидравлическая (опционально - серво)
|
Гидравлическая (опционально - серво)
|
Гидравлическая (опционально - серво)
|
Гидравлическая (опционально - серво)
|
Размеры и количество гнезд
|
мм
|
10 (опционально - 12), 25x25
|
10 (опционально - 12), 25x25
|
10 (опционально - 12), 25x25
|
10 (опционально - 12), 25x25
|
Ход по оси X
|
мм
|
255
|
255
|
255
|
255
|
Ход по оси Z
|
мм
|
610 / 1090
|
1650
|
2150
|
2650
|
Холостой ход
|
м/мин
|
X: 18 / Z: 18
|
X: 15 / Z: 12
|
X: 15 / Z: 12
|
X: 15 / Z: 7
|
Диаметр хвостовика
|
мм
|
Ø40
|
Ø40
|
Ø40
|
Ø40
|
Ход задней бабки
|
мм
|
500 / 980
|
1560
|
2060
|
2560
|
Ход пиноли
|
мм
|
100
|
100
|
100
|
100
|
Диаметр пиноли задней бабки
|
мм
|
Ø110
|
Ø110
|
Ø110
|
Ø110
|
Конус Морзе
|
|
MT4
|
MT4
|
MT4
|
MT4
|
Сервопривод (X)
|
кВт
|
3.0
|
3.0
|
3.0
|
3.0
|
Сервопривод (Z)
|
кВт
|
3.0
|
4.0
|
4.0
|
4.0
|
Насос для СОЖ
|
кВт
|
0.37
|
0.37
|
0.37
|
0.37
|
Привод гидравлической системы
|
кВт
|
1.5
|
1.5
|
1.5
|
1.5
|
Источник питания
|
кВА
|
40
|
40
|
40
|
40
|
Упаковочные размеры
|
мм
|
4000/4550
x2090x2250
|
5350x2090
x2250
|
6050x2090
x2250
|
6550x2090
x2250
|
Вес брутто
|
кг
|
6500/7000
|
8500
|
9700
|
10900
|
|
