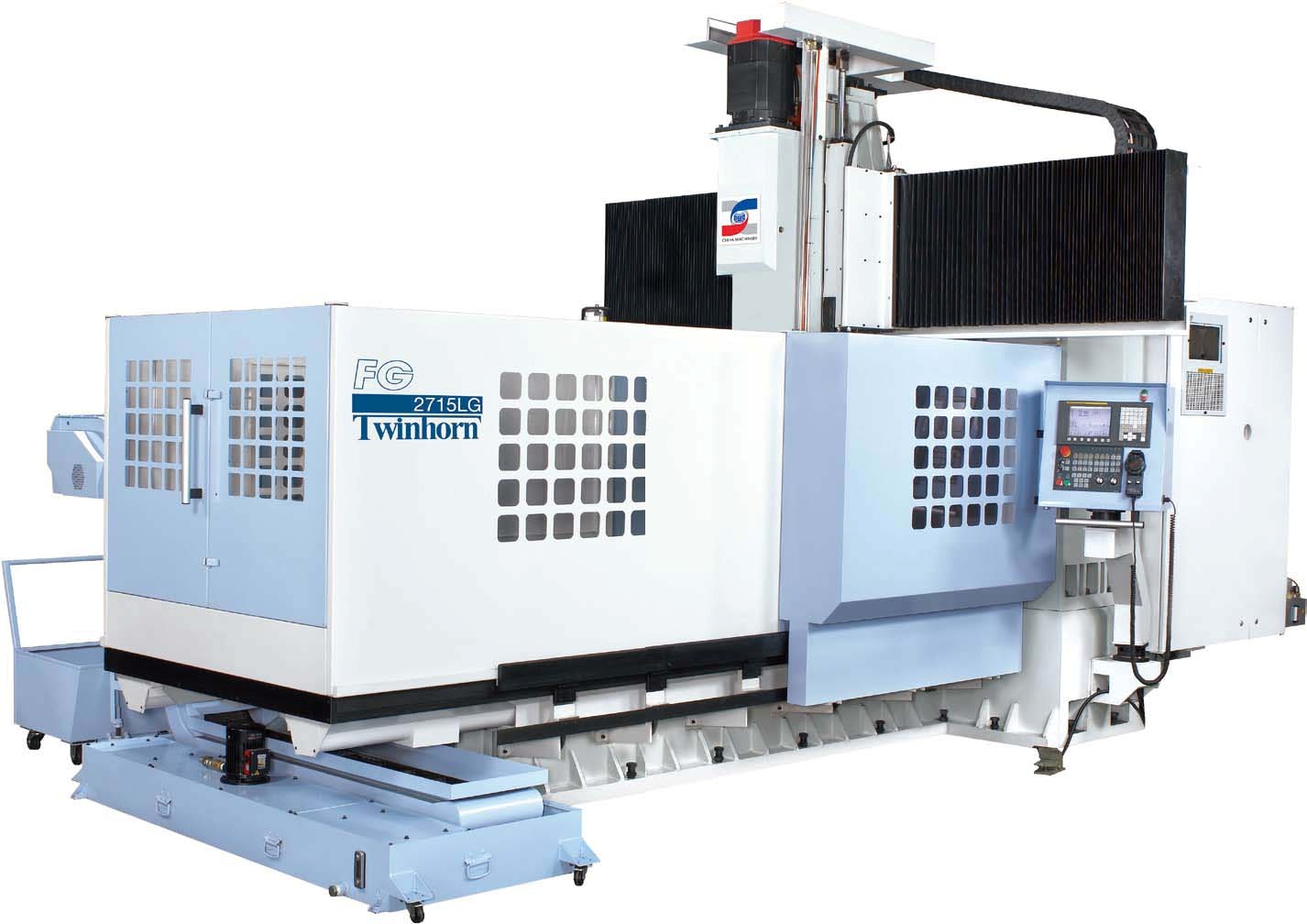

Параметры
|
Ед.изм.
|
FG-
3225L/LG
|
FG-
4225L/LG
|
FG-
5225L/LG
|
FG-
6225L/LG
|
|
Перемещения
|
|
|
|
|
|
|
Ход по оси Х
|
мм
|
3200
|
4200
|
5200
|
6200
|
|
Ход по оси Y
|
мм
|
2500
|
2500
|
2500
|
2500
|
|
Ход по оси Z
|
мм
|
1000
|
1000
|
1000
|
1000
|
|
Расстояние от стола до торца шпинделя (серия L/ серия LG)
|
мм
|
Серия L: BT40 : 165 ~ 1165, BT50 : 150 ~ 1150
Серия LG: 225 ~ 1225
|
Серия L: BT40 : 165 ~ 1165, BT50 : 150 ~ 1150
Серия LG: 225 ~ 1225
|
Серия L: BT40 : 165 ~ 1165, BT50 : 150 ~ 1150
Серия LG: 225 ~ 1225
|
Серия L: 150 ~ 1150
Серия LG: 225 ~ 1225
|
|
Расстояние между
стойками
|
мм
|
2500
|
2500
|
2500
|
3100
|
|
Шпиндель
|
|
|
|
|
|
|
Частота вращения шпинделя, встроенный (серия L)
|
об/мин
|
BT40: 12000
BT50: 8000
|
BT40: 12000
BT50: 8000
|
BT40: 12000
BT50: 8000
|
BT40: 12000
BT50: 8000
|
|
Частота вращения шпинделя, 2-ступ.коробка скоростей (серия LG)
|
об/мин
|
6000
|
6000
|
6000
|
6000
|
|
Мощность двигателя главного привода (Cерия L)
|
кВт
|
18.5/22
|
18.5/22
|
18.5/22
|
18.5/22
|
|
Мощность двигателя главного привода (Cерия LG)
|
кВт
|
18.5/22
|
18.5/22
|
18.5/22
|
18.5/22
|
|
Диаметр шпинделя (серия L / серия LG)
|
мм
|
Серия L: BT40 & HSK A63 : 70, BT50 : 100
Серия LG: 100
|
Серия L: BT40 : 70 , BT50 : 100
Серия LG: 100
|
Серия L: BT40 : 70 , BT50 : 100
Серия LG: 100
|
Серия L: BT40 & HSK A63 : 70, BT50 : 100
Серия LG: 100
|
|
Конус шпинделя (серия L)
|
|
BT40 (опц.: BT50 / DIN40 / DIN50)
|
BT40 (опц.: BT50 / DIN40 / DIN50)
|
BT40 (опц.: BT50 / DIN40 / DIN50)
|
BT40 (опц.: BT50 / DIN40 / DIN50)
|
|
Конус шпинделя (серия LG)
|
|
BT50 (опц.: DIN50)
|
BT50 (опц.: DIN50)
|
BT50 (опц.: DIN50)
|
BT50 (опц.: DIN50)
|
|
Стол
|
|
|
|
|
|
|
Длина x Ширина
|
мм
|
3000 x 2000
|
4000 x 2000
|
5000 x 2000
|
6000 x 2000
|
|
Макс. нагрузка на стол
|
кг
|
12000
|
15000
|
18000
|
20000
|
|
Т-образные пазы
(число x ширина x расстояние между)
|
мм
|
9x22x200
|
9x22x200
|
9x22x200
|
9x22x200
|
|
Подачи
|
|
|
|
|
|
|
Скорость холостого хода по осям X/Y/Z
|
м/мин
|
X: 15
Y: 15/10
Z: 15/10
|
X:12
Y: 15/10
Z: 15/10
|
X: 10
Y: 15/10
Z: 15/10
|
X: 7.5
Y: 15/10
Z: 15/10
|
|
Рабочая подача
|
мм/мин
|
1 - 7500
|
1 - 7500
|
1 - 5000
|
1 - 5000
|
|
Мощность двигателей по осям X/Y/Z
|
кВт
|
7/7/7
|
6/7/7
|
6/7/7
|
6/7/7
|
|
Устройство автоматической смены инструмента
|
|
|
|
|
|
|
Количество позиций в магазине
|
|
32 (опц. 40)
|
32 (опц. 40)
|
32 (опц. 40)
|
32 (опц. 40)
|
|
Макс. длина инструмента
|
мм
|
BT40 & HSK A63 : 250 , BT50 : 350
|
BT40 & HSK A63 : 250 , BT50 : 350
|
BT40 & HSK A63 : 250 , BT50 : 350
|
BT40 & HSK A63 : 250 , BT50 : 350
|
|
Макс. диаметр инструмента с / без соседнего инстр.
|
мм
|
BT40 & HSK A63 :75 / 125, BT50 : 125 / 215
|
BT40 & HSK A63 :75 / 125, BT50 : 125 / 215
|
BT40 & HSK A63 :75 / 125, BT50 : 125 / 215
|
BT40 & HSK A63 :75 / 125, BT50 : 125 / 215
|
|
Макс. вес инструмента
|
кг
|
BT40 & HSK A63 : 7 , BT50 : 20
|
BT40 & HSK A63 : 7 , BT50 : 20
|
BT40 & HSK A63 : 7 , BT50 : 20
|
BT40 & HSK A63 : 7 , BT50 : 20
|
|
Система ЧПУ
|
|
|
|
|
|
|
Стандартно
|
|
FANUC
|
FANUC
|
FANUC
|
FANUC
|
|
Точность
|
|
|
|
|
|
|
Позиционирования (JIS 6338)
|
мм
|
±0.005/300 мм,
±0.015 ( от общ.длины)
|
±0.005/300,
±0.015 ( от общ.длины)
|
±0.005/300,
±0.015 ( от общ.длины)
|
±0.005/300 мм,
±0.015 ( от общ.длины)
|
|
Позиционирования (VDI 3441)
|
мм
|
P 0.025
|
P 0.030
|
P 0.040
|
P 0.050
|
|
Повторяемость (JIS 6338)
|
мм
|
|
|
|
|
|
Повторяемость (VDI 3441)
|
мм
|
Ps 0.020
|
Ps 0.025
|
Ps 0.030
|
Ps 0.035
|
|
Габариты и вес
|
|
|
|
|
|
|
Длина
|
мм
|
8365
|
10500
|
12550
|
14750
|
|
Ширина
|
мм
|
5450
|
5450
|
5450
|
5450
|
|
Высота
|
мм
|
4700
|
4700
|
4700
|
4700
|
|
Вес (нетто)
|
т
|
33000
|
38000
|
45000
|
52000
|
