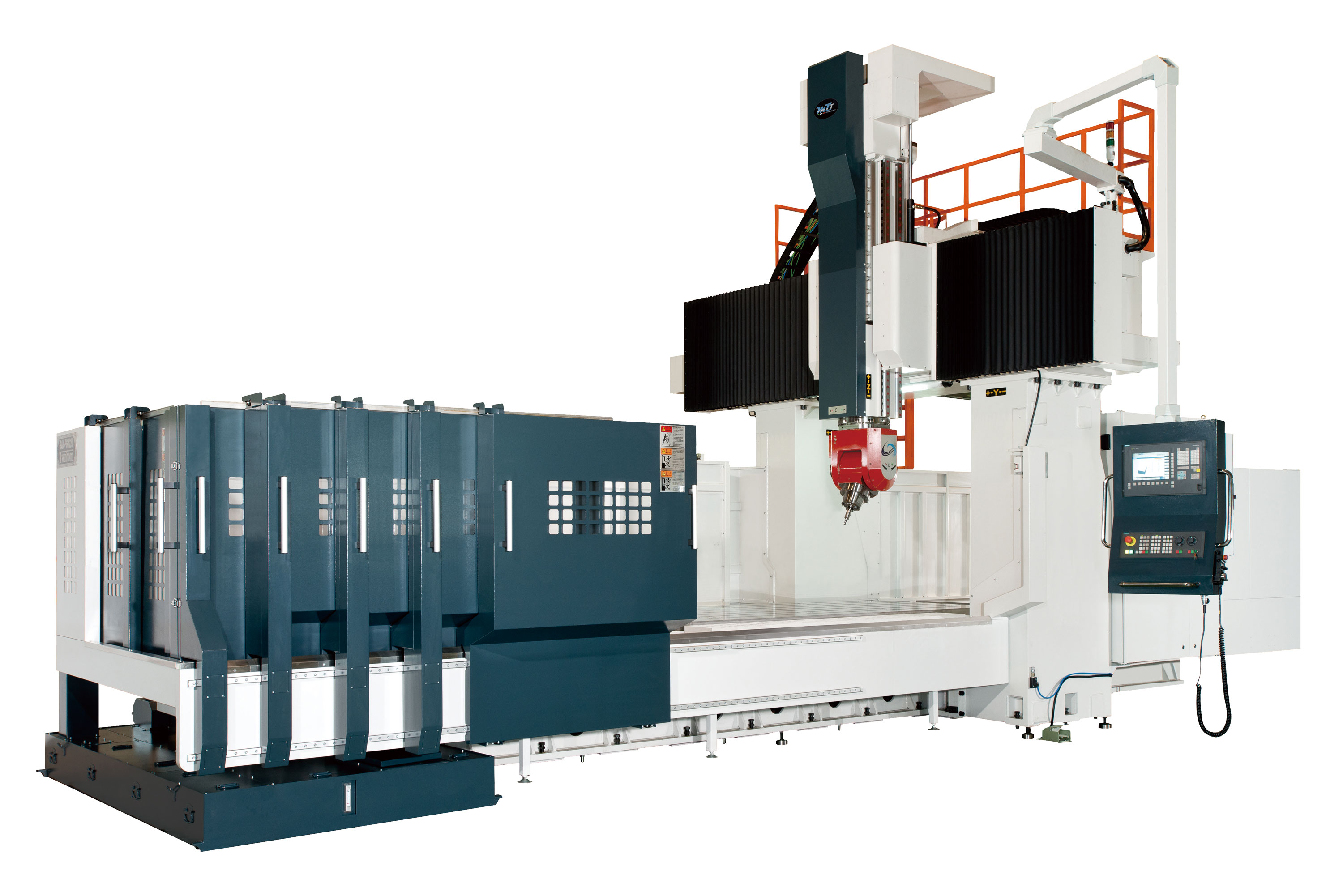

5-осевой обрабатывающий центр портального типа с подвижным столом

5-осевой обрабатывающий центр портального типа с подвижным столом

Описание модели

Серия FG…5A – портальные 5-осевые обрабаты-вающие центры для обработки крупногабаритных заготовок. Все ключевые компоненты станков компания изготавливает у себя и подвергает строгому контролю. Среди достоинств станков – компактная конструкция, большая рабочая зона, высокие скорости перемещений по линейным осям, жесткость и вариабельность исполнений. На станки уста-навливается двухкоординатная непрерывно-управляемая головка, разработанная компанией TWINHORN. На стол можно установить дополнительные поворотные столы разного диаметра для расширения номенклатуры обрабатываемых деталей. Станки выпускаются с различными системами ЧПУ, магазинами емкостью до 60 инструментов, датчиками, системами подачи СОЖ.





Ед. изм.

FG-27/32/42-25-5A

FG-27/32/42-30-5A

Размеры стола

мм

2500/3000/4000x1600

3000/3500/4000x2000

Перемещение по Х

мм

2700/3200/4200

3200/3700/4200

Перемещение по Y

мм

2500

3000

Перемещение по Z

мм

1000

1000

Наклон по оси В

Град.

+120...-95

+120...-95

Поворот по оси С

Град.

± 200

± 200

Частота вращения шпинделя

Об./мин

12000 / 15000

12000 /15000

Магазин инструментов



32/40/60

32/40/60
