5-осевые обрабатывающие центры с подвижным верхним порталом

5-осевые обрабатывающие центры с подвижным верхним порталом

Описание модели

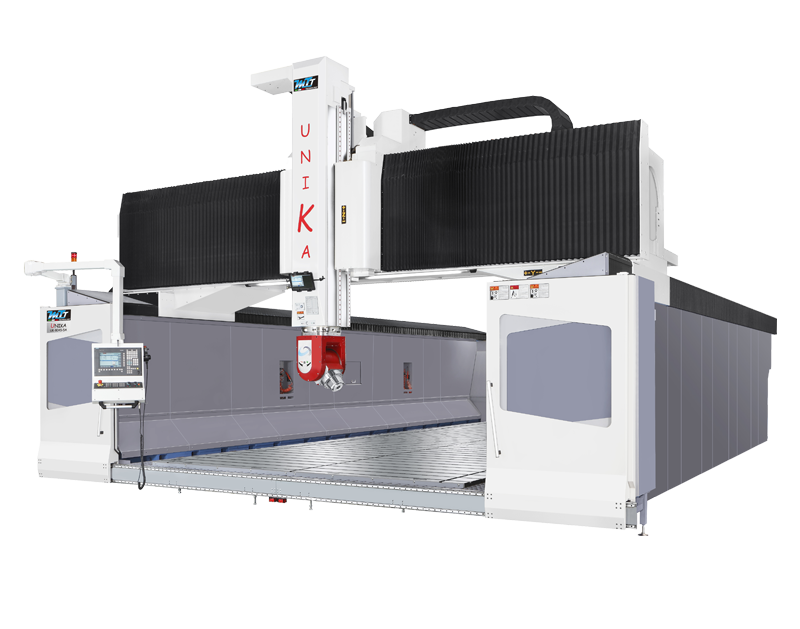

Серия Unica – портальные станки с подвижной траверсой. Такая конструкция эффективна для обработки крупногабаритных и тяжелых деталей с 5 сторон. Ширина портала может быть от 2 метров, высота обработки может быть увеличена за счет увеличения высоты колонны. На станок устанав-ливается несменная универсальная фрезерная головка с непрерывным управлением по двух осям. Частота вращения шпинделя 12000 или 15000 об./мин. Длина стола практически ничем не ограничивается, стол может быть как обычным, с Т-образными пазами, так и вакуумным или магнитным. На стол устанав-ливаются различные зажимные приспособления, поворотные столы. Доступны различные датчики инструмента и заготовки, система подачи СОЖ через шпиндель, системы ЧПУ.





Ед. изм.

Unica

Длина стола

мм

От 2000 с шагом 1000

Ширина стола

мм

От 2000 с шагом 500

Нагрузка на стол

Кг/м2

2500

Перемещение по Х

мм

От 2000 с шагом 1000

Перемещение по Y

мм

От 2000 с шагом 500

Перемещение по Z

мм

800

Перемещения по осям В/C

Град.

В= + 120° ~ - 95°, C= ±200°

Частота вращения шпинделя

Об./мин

12000 (15000)

Магазин инструментов



24 (32,40)
