DCM-2142/2152

DCM-2142/2152

Описание модели

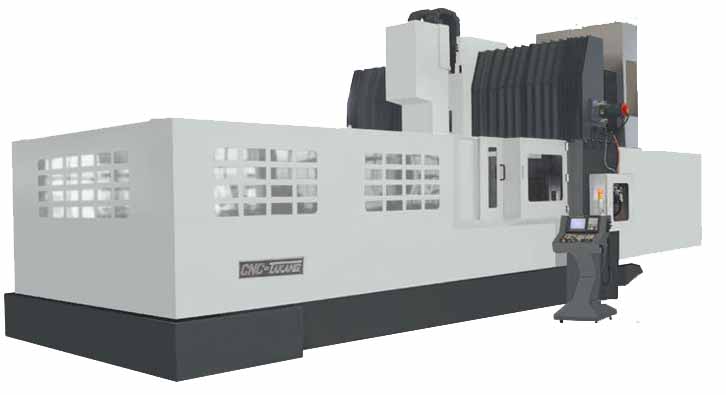

 Это серия прецизионных портальных обрабатывающих центров, изготовленных на массивной цельнолитой станине, обеспечивающей необходимую точность перемещений даже при больших нагрузках. Передача крутящего момента от двигателя к инструменту осуществляется через автоматическую двухступенчатую коробку скоростей. Пониженная передача используется при черновой обработке с большим съемом материала, а повышенная - для финишной. Шпиндельные подшипники имеют отдельную систему охлаждения. По осям Z и Y на ходовые винты идет прямая передача от двигателей, а по оси X – через зубчатое зацепление, чтобы обеспечить высокую точность на всей длине перемещения стола. Для плавного и равномерного движения шпиндельной бабки система компенсации веса выполнена в виде двух гидравлический цилиндров с гидроаккумулятором. Все станки проходят контроль точности как по стандарту JIS B6338, так и по VDI/DGQ 3441.

Параметры



DCM-2142

DCM-2152

Ход по оси Х (продольное перемещение)

мм

4200

4200

5200

6000

Ход по оси Y (поперечное перемещение)

мм

2100

Ход по оси Z (вертикальное перемещение)

мм

800

Расстояние от стола до торца шпинделя

мм

375-1175

Расстояние от оси шпинделя до поперечной балки

мм

427

Расстояние между стойками

мм

2150

Шпиндель











Частота вращения шпинделя

об/мин

6000

Мощность двигателя главного привода

кВт

18/22

Конус шпинделя



ВТ-50

Стол











Длина стола

мм

4300

5300

Ширина стола

мм

1800

Макс. нагрузка на стол

кг

15000

Т-образные пазы



22ммх250ммх7

Подачи











Скорость холостого хода по осям X/Y/Z

м/мин

15/15/15

Рабочая подача

мм/мин

5-8000

Мощность двигателей по осям X/Y/Z

кВт

6/7/7

Устройство автоматической смены инструмента









Количество позиций в магазине



24

Тип конуса



ВТ50 45°

Размер инструмента

мм

125

Макс. размер инструмента

мм

200

Макс.длина инструмента

мм

400

Макс. вес инструмента

кг

28

Точность











Позиционирования

мм

JIS ±0,015/300

Повторяемость

мм

±0,005

Округлость

мм

0,03/300

Подключение и установка











Давление подаваемого сжатого воздуха

кгс/см

6

Мощность подключения

кВА

50

Габариты и вес











Длина

мм

10400

12400

Ширина

мм

4850

Высота

мм

4850

Вес (нетто)

т

43

50
